亚洲色图88I国产精品2020I欧美成人性网I日韩欧美手机在线I天天色avI韩国三级在线播放I国产精品久久久久久久久借妻I加勒比毛片I国产精品免费视频一区I日本女优一区I亚洲美女黄色片I欧美日韩蜜桃I免费成人黄I狠狠的干狠狠的操I天天五月I伊人激情综合网I黄www片I色婷婷狠狠操I日韩一级黄色大片I三级性生活片

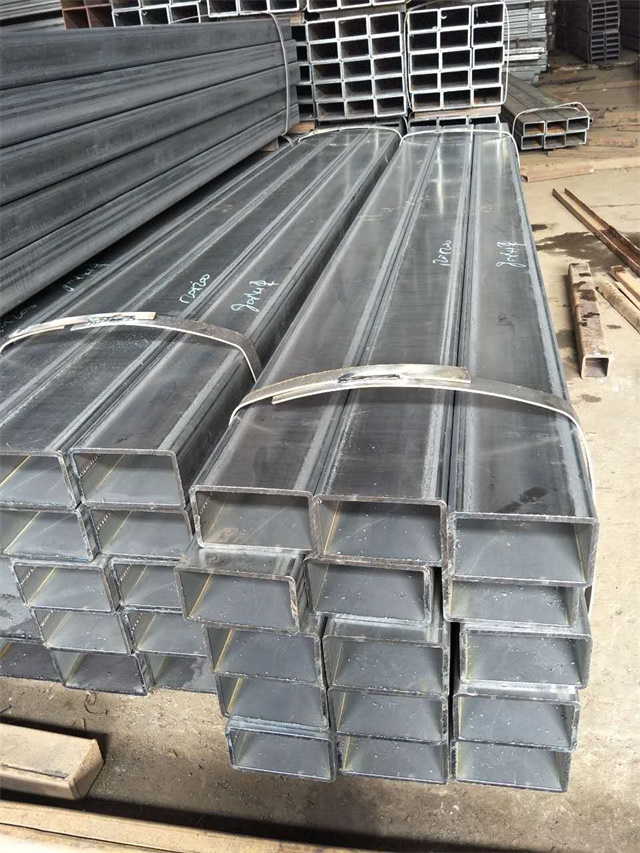

　　方管鍍鋅的核心工藝分為熱浸鍍鋅(熱鍍鋅) 和電鍍鋅(冷鍍鋅) 兩類，其中熱鍍鋅因防腐性強為市場主流，以下是具體工藝細節：

　　一、主流工藝：熱浸鍍鋅(熱鍍鋅)

　　這是方管最常用的鍍鋅工藝，占市場流通量90%以上，流程復雜但防腐效果優異。

　　1. 核心原理：將方管浸入熔融鋅液(溫度約450℃)，使鋼管表面與鋅液發生冶金反應，形成鋅鐵合金層+純鋅層的復合鍍層。

　　2. 關鍵流程

　　前處理：先通過酸洗去除方管表面氧化皮和鐵銹，再用清水沖洗，隨后進行助鍍(浸泡氯化鋅/氯化銨溶液)，最后烘干，避免鋅液與管壁產生氣泡。

　　熱浸鍍：將預處理后的方管緩慢浸入熔融鋅液，保持一定時間(根據方管壁厚調整)，確保鍍層均勻滲透。

　　后處理：取出后冷卻，再通過鈍化處理(可選)提升鍍層耐腐蝕性，最后修邊去除多余鋅瘤，保證表面平整。

　　3. 核心優勢與參數

　　鍍鋅層厚度100200μm，鋅層重量≥275g/㎡(部分高標準可達500g/㎡以上)，耐鹽霧試驗≥72小時。

　　鍍層與基材結合緊密，不易脫落，使用壽命可達1530年，適配戶外、潮濕等腐蝕環境。

　　二、小眾工藝：電鍍鋅(冷鍍鋅)

　　主要用于低腐蝕場景或裝飾性需求，工藝簡單、成本較低。

　　1. 核心原理：以方管為陰極、鋅板為陽極，在酸性或堿性鍍鋅液中通入直流電，通過電解作用使鋅離子沉積在方管表面，形成純鋅鍍層。

　　2. 關鍵流程

　　前處理：除油、酸洗、活化處理，去除表面雜質，保證鍍層附著力。

　　電解沉積：將方管放入鍍鋅液中，控制電流密度和電鍍時間，使鋅層均勻沉積。

　　后處理：清洗、鈍化、烘干，提升鍍層穩定性。

　　3. 核心特點

　　鍍鋅層厚度薄(1030μm)，鋅層重量≤100g/㎡，防腐性遠弱于熱鍍鋅，使用壽命僅25年。

　　表面光滑平整，裝飾性好，價格比熱鍍鋅方管低30%50%，適用于室內裝飾、輕型非承重件。

　　三、兩種工藝核心差異

　四、關鍵說明

　　1. 正規鍍鋅方管需符合GB/T 13912(熱鍍鋅標準)或GB/T 9799(電鍍鋅標準)，鍍層厚度和附著力需達標。

　　2. 熱鍍鋅過程中，方管的折彎、焊接等加工建議在鍍鋅前完成，避免鍍鋅后加工破壞鍍層。

　　3. 特殊場景(如強腐蝕環境)可選擇“熱鍍鋅+鈍化”或不銹鋼基材鍍鋅，進一步提升防腐性。
